Визуальный контроль сварных швов в Биробиджане от 5069 р.

Визуальный контроль сварных соединений конструкций в Биробиджане

Визуальный контроль сварных соединений в Биробиджане от 5069 руб. Гарантия. Скидка от 15 процентов под ключ. Опыт специалистов от 10 лет. Заявки: birobidzhan@atlas-stroi.ru, КП Александру Геннадьевичу

Визуальный контроль сварных соединений в Биробиджане

Компания ЭкспертизаРоссия выполняет визуальный измерительный контроль сварных соединений конструкций, трубопроводов, резервуаров, металлокаркасов и технологического оборудования. Визуальный контроль сварных швов позволяет своевременно выявить наружные дефекты, нарушения геометрии и признаки несоблюдения требований проектной и нормативной документации. Работы проводятся на строительных объектах в Биробиджане и в Еврейская автономной области.

Визуально измерительный контроль сварных соединений проводят для проверки качества выполненных сварных соединений до нанесения защитных покрытий, изоляции или закрытия конструкций. Специалист осматривает доступные поверхности, оценивает состояние основного металла и сварного соединения, проверяет форму шва, равномерность наплавки, наличие видимых повреждений. При необходимости применяется дефектоскоп и измерительный инструмент с действующей поверкой.

В состав услуги входит визуальный и измерительный контроль сварных соединений и швов. Проверяются подготовка кромок, соответствие размеров шва проекту, плавность перехода к основному металлу, отсутствие трещин, прожогов, подрезов, наплывов, пор, свищей, непроваров, следов шлака и механических повреждений. Отдельно оцениваются сварные соединения наплавок, места ремонта и участки, подвергавшиеся термическому воздействию.

осмотр сварного соединения наплавки и прилегающей зоны
измерение катета, ширины и длины шва
контроль смещения элементов, усиления и западания шва
фиксация обнаруженных дефектов с привязкой к участку конструкции
подготовка заключения и ведомости результатов обследования

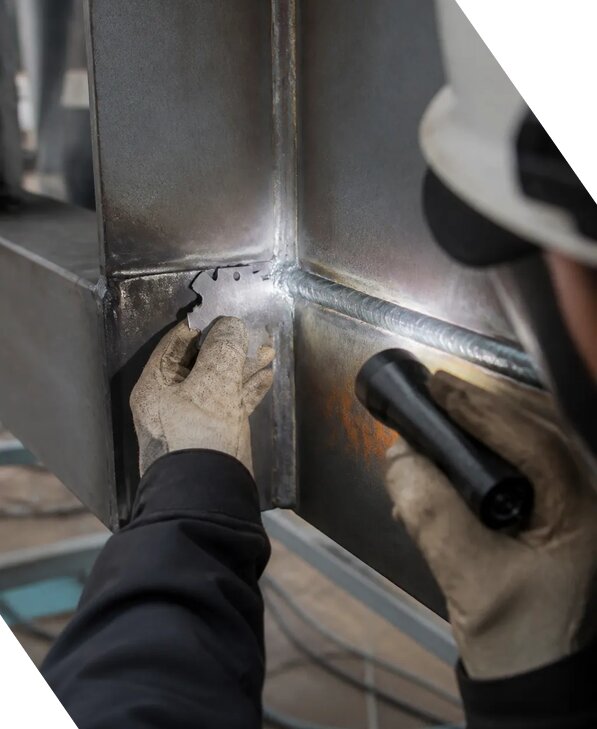

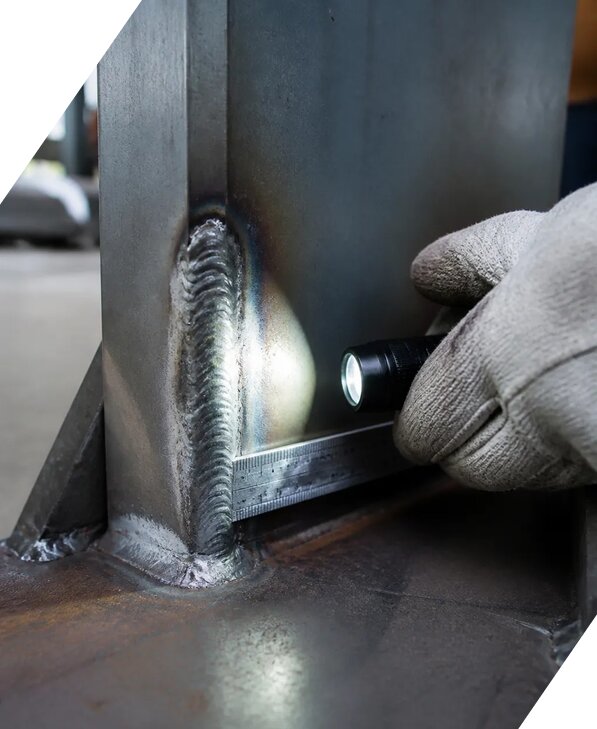

Контроль выполненных сварных соединений выполняется по рабочей документации, технологическим картам, требованиям нормативных документов и заданию заказчика. Специалист использует лупу, шаблоны сварщика, щупы, линейки, штангенциркуль, толщиномер и другие средства измерений. Результаты заносятся в протокол, дополняются фотофиксацией и выводом о соответствии проверенного участка установленным требованиям. Стоимость услуги начинается от 5069 руб/м² и зависит от объема, высоты, доступности и количества соединений.

Компания работает с 2013 года. Опыт работы каждого нашего специалиста не менее 10 лет. При заказе услуги под ключ скидка от 15 процентов. Мы работаем Пн-Пт 09-18 Сб-Вс вых., консультацию по составу обследования предоставит Александр Геннадьевич.

Визуальный контроль сварных швов в Биробиджане от 5069 р. | ЭкспертизаРоссия

Порядок и особенности визуально измерительного контроля сварных соединений

Перед началом работ специалисты изучают проект, исполнительные схемы, паспорта материалов, журналы сварочных работ и сведения о примененной технологии. Это помогает определить ответственные участки, допустимые размеры швов и объем выборочной либо сплошной проверки. Если документация отсутствует, программа контроля формируется по фактическому состоянию объекта и условиям его эксплуатации.

Визуальный контроль качества сварных соединений не заменяет другие методы, когда внутренние или скрытые дефекты невозможно определить по поверхности. По результатам осмотра заказчику может быть рекомендован неразрушающий контроль: ультразвуковой контроль и ультразвуковая дефектоскопия, радиографический контроль, магнитопорошковый контроль, капиллярный контроль, вихретоковый или акустико эмиссионный контроль. Подбор метода зависит от материала, толщины, конфигурации и назначения конструкции.

Визуально-измерительный контроль сварных соединений включает оценку доступных поверхностей после очистки от грязи, ржавчины, окалины, краски и влаги. При обследовании учитываются освещенность, безопасность доступа, температура и возможность полноценного осмотра. Если отдельные зоны закрыты, это отражается в документации как ограничение, чтобы итоговое заключение достоверно показывало фактический объем проверки.

По завершении обследования заказчик получает протокол визуального и измерительного контроля, таблицу выявленных несоответствий, фотоматериалы и заключение специалиста. В документе указываются объект, проверенные элементы, примененные приборы, результаты измерений, характер дефектов и рекомендации по устранению. При необходимости проводится повторный контроль после зачистки, ремонта или повторной сварки.

проверка соответствия швов рабочим чертежам и нормативным требованиям
определение координат и размеров обнаруженных дефектов
оценка качества исправленных и вновь выполненных сварных соединений
оформление документов для строительного контроля, приемки и технического надзора

Визуальный контроль сварных соединений востребован при приемке металлоконструкций, обследовании действующих объектов, подготовке к экспертизе промышленной безопасности и оценке последствий ремонта. Чтобы уточнить состав работ, адрес выезда и сроки, позвоните по телефону +7 931 105-63-33 или напишите по адресу проспект 60-летия СССР, 9. Вопросы по методике и документам можно задать Евгению и Александру. Отчет подготовим с учетом назначения объекта и требований заказчика в сентябре.

Визуальный контроль сварных соединений конструкций в Биробиджане. Вопросы

Что включает визуальный контроль сварных соединений?

Визуальный контроль сварных соединений представляет собой первичный метод оценки качества сварки, который выполняется до применения более сложных способов неразрушающего контроля и после завершения сварочных работ. Специалист осматривает доступные поверхности шва, основной металл рядом со швом, места начала и окончания сварки, переходы между металлом и наплавленным участком, а также зоны возможного термического влияния. В ходе обследования выявляются поверхностные дефекты, способные повлиять на прочность и герметичность конструкции: трещины металла, подрезы, наплывы, прожоги, кратеры, непровары, наружные поры сварного шва, брызги металла, смещения деталей, нарушения геометрии и другие несплошности.
Работы выполняются с использованием измерительных шаблонов, луп, осветительных приборов, угольников, щупов и другого измерительного оборудования. При необходимости проводятся инструментальные измерения ширины и высоты шва, катета, глубины подрезов, размеров выявленных отклонений и расстояний между дефектами. Проверяется состояние поверхности, наличие загрязнений, коррозии, следов перегрева и механических повреждений. Результаты измерений сопоставляются с требованиями нормативной документации и технического задания.
Важно понимать, что визуальный контроль определяет только видимые и доступные для осмотра нарушения. Внутренние дефекты, такие как скрытые непровары, внутренние поры и шлаковые включения, этим способом достоверно не устанавливаются. Если конструкция ответственная или имеются основания предполагать скрытые несплошности, визуальный осмотр дополняют ультразвуковой, радиографической, капиллярной или магнитопорошковой проверкой. По итогам оформляются протокол результатов и заключение дефектоскопии с описанием зоны контроля, выявленных отклонений, результатов измерений и вывода о соответствии требованиям. В Биробиджане такие работы выполняются с учетом условий объекта, типа соединения и применяемых материалов.

Какие дефекты сварки можно обнаружить при визуальном осмотре?

При визуальном осмотре обнаруживаются прежде всего поверхностные дефекты, которые доступны для непосредственного наблюдения или измерения. К ним относятся трещины металла на поверхности шва и прилегающей зоне, подрезы по границе сварного соединения, наплывы, прожоги, незаплавленные кратеры, наружные поры сварного шва, брызги, неравномерность формирования валика, резкие переходы, смещение соединяемых элементов, нарушение прямолинейности и несоответствие геометрических размеров. Также специалист может выявить признаки непроваров, если они выражены на поверхности или сопровождаются видимым нарушением формы шва. Отдельно оцениваются следы перегрева, окисления, загрязнения, коррозии и механического повреждения.
Во время работы проверяются следующие характеристики:
соответствие фактического расположения шва проектным чертежам и техническому заданию;
равномерность ширины и высоты сварного валика;
размер катета углового шва и величина усиления стыкового соединения;
отсутствие видимых трещин, подрезов, прожогов и незаплавленных участков;
качество перехода от наплавленного металла к основному металлу;
наличие доступа для полноценного осмотра всей зоны контроля.
Внутренние дефекты визуальным методом не подтверждаются, даже если форма наружной поверхности выглядит удовлетворительно. Шлаковые включения, внутренние поры и скрытые непровары могут быть установлены только при применении дополнительных методов неразрушающего контроля. Поэтому методика проведения обследования выбирается с учетом назначения конструкции, толщины металла, вида сварки, условий эксплуатации и требований нормативной документации. При обнаружении подозрительного участка он очищается, размечается и повторно оценивается с применением инструментов. Фиксируются координаты дефекта, его длина, глубина или размер, расстояние до соседних нарушений и характер расположения. В Еврейская автономной области контроль качества сварных соединений организуется с учетом местных условий проведения работ и требований к безопасности объекта.

Нужно ли проводить дополнительные методы контроля после визуального осмотра?

Необходимость дополнительных исследований определяется назначением конструкции, ответственностью сварного соединения, доступностью поверхности, толщиной металла, характером выявленных нарушений и требованиями нормативной документации. Визуальный контроль сварных соединений является обязательным этапом, однако он не заменяет методы, предназначенные для обнаружения скрытых нарушений. Даже при отсутствии заметных поверхностных дефектов внутри металла могут сохраняться непровары, внутренние поры, шлаковые включения, трещины и другие несплошности. Поэтому для трубопроводов, резервуаров, металлоконструкций, грузоподъемных элементов, технологического оборудования и иных ответственных объектов программа контроля обычно предусматривает комплексную проверку.
Для поиска внутренних дефектов применяется ультразвуковая дефектоскопия или радиографический контроль. Капиллярный метод помогает выявлять открытые на поверхность трещины и поры, а магнитопорошковый контроль используется для обнаружения поверхностных и подповерхностных нарушений в ферромагнитных материалах. Конкретный способ выбирается по материалу, форме соединения и доступности участка. При ультразвуковом контроле важны настройка дефектоскопа, правильный выбор преобразователя, применение контрольного образца, оценка амплитуды сигнала и точное определение координат дефекта. Чувствительность контроля должна соответствовать установленным требованиям, а погрешность измерений учитывается при подготовке вывода.
Дополнительная диагностика особенно необходима в следующих случаях:
при наличии трещин, подрезов, прожогов или подозрительных участков;
при выполнении соединений на ответственных элементах;
при невозможности осмотреть обратную сторону шва;
при ремонте конструкций после аварийной нагрузки или длительной эксплуатации;
при расхождении визуальных признаков с проектными документами;
при наличии требований заказчика, проекта или технического задания.
По совокупности данных оформляется техническое заключение, в котором указываются примененные методы, результаты измерений, выявленные дефекты и вывод о соответствии требованиям. При заказе услуги под ключ скидка от 15 процентов.

Как оформляются результаты визуального контроля сварных соединений?

Результаты визуального контроля оформляются документально, чтобы сведения о состоянии сварных соединений можно было использовать при приемке, ремонте, техническом обследовании и последующей эксплуатации объекта. После завершения осмотра специалист систематизирует исходные данные: наименование конструкции, адрес проведения работ, сведения об объекте, вид и материал соединения, толщину элементов, способ сварки, объем обследования, доступность поверхности, примененные инструменты и условия выполнения проверки. В документах указывается зона контроля, номера швов, расположение осмотренных участков и основание для проведения работ.
В протокол результатов включаются сведения о каждом обнаруженном отклонении. Обычно фиксируются вид дефекта, его координаты, протяженность, ширина, глубина или иные измеряемые характеристики, расстояние до кромок и соседних нарушений. При необходимости добавляются фотоматериалы с привязкой к схеме конструкции. Если дефекты отсутствуют, это также отражается в документе с указанием объема и метода проведенного осмотра. Используемое измерительное оборудование и испытательное оборудование обозначается с учетом их назначения и пригодности к работе. При инструментальной проверке указываются результаты измерений и возможная погрешность измерений.
Документальная часть может включать:
протокол результатов визуального осмотра;
ведомость выявленных дефектов;
схему расположения сварных соединений;
фототаблицу обследованных участков;
заключение дефектоскопии;
техническое заключение по состоянию конструкции;
рекомендации по ремонту, зачистке или проведению дополнительных исследований.
Формулировка вывода зависит от сопоставления фактических данных с проектом, техническим заданием и действующими нормами. При необходимости документ передается в составе материалов лабораторного контроля. Работы может выполнять аккредитованная лаборатория с применением поверенных средств измерений и утвержденной методики проведения. Для уточнения состава документов отправьте запрос КП Александру Геннадьевичу.

От чего зависит стоимость визуального контроля сварных соединений?

Стоимость визуального контроля определяется не только количеством сварных швов, но и общей трудоемкостью обследования. На расчет влияют протяженность соединений, количество элементов, их расположение, высота и глубина залегания, доступность поверхности, необходимость применения подъемных средств, объем очистки, наличие коррозии и загрязнений, срочность работ, требования к отчетности и необходимость последующего инструментального контроля. Отдельно учитывается сложность конструкции, материал, толщина металла, тип соединения и необходимость обследования в действующем производственном помещении или на открытой площадке.
На итоговую цену могут влиять следующие факторы:
площадь или протяженность зоны контроля;
число сварных соединений и их конфигурация;
необходимость удаления краски, ржавчины, окалины или загрязнений;
работа на высоте, в стесненных местах или при ограниченном доступе;
потребность в натурных измерениях и фотофиксации;
применение дополнительных методов неразрушающего контроля;
состав итоговой документации и количество экземпляров отчета;
удаленность объекта и продолжительность командировочных работ.
Предварительная ориентировочная стоимость визуального контроля начинается от 5069 руб/м², однако окончательная сумма рассчитывается после анализа исходных данных. Для подготовки корректного расчета учитываются техническое задание, чертежи, ведомость сварных соединений, фотографии объекта и сведения о ранее выполненных обследованиях. Если документация отсутствует, объем можно определить по результатам первичного осмотра. В процессе работ специалисты используют измерительное оборудование, выполняют натурные измерения и фиксируют результаты измерений в установленной форме.
Компания ЭкспертизаРоссия работает Пн-Пт 09-18 Сб-Вс вых.. В сентябре 2026 специалисты выполняют контроль качества сварки на промышленных, гражданских и инженерных объектах с подготовкой документов для приемки и эксплуатации. Связаться со специалистом можно по телефону +7 931 105-63-33. Компания работает с 2013 года, с 2013 года по текущего года выполнено более 2563 заказов.
